76mm针式票据打印机的开关、按键、指示灯及自检

一、76mm针式票据打印机的开关、按键及指示灯

1、电源开关

电源开关用来开关打印机电源。打印机的电源开关位于打印机的左侧面。当按下开关的“-”，则打开打印机；当按下开关的“O”,则关闭打印机。

注意：仅在连接了电源后打开开关。

2、按键及指示灯

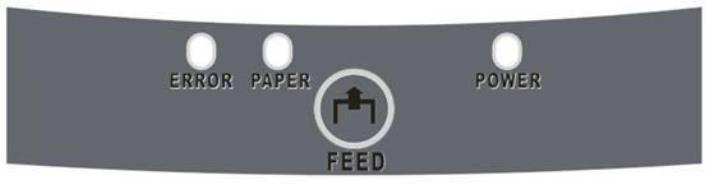

按键、指示面板如下图所示：

按键及指示灯功能说明：

（1）FEED  按键： 进纸按键

在待机状态时，按下进纸按键连续进纸。在打印过程中，进纸按键无效。当安装纸卷时，纸上好后，按进纸（FEED）按键确认进纸完成，使打印机进入准备状态。打印机上电之前按住该按键，可在上电后进行打印机自检测。

（2）ERROR灯（红色）： 错误指示灯

打印机出错指示，如发生缺纸、卡纸、打印头过热、打印头错误或其它异常。闪烁状态表示，等待确认进纸完成。

（3）PAPER灯（红色）： 检纸指示灯

打印纸检测指示，打印机缺纸时常亮。缺纸传感器检测到纸张时熄灭。

（4）POWER灯（绿色）：电源指示灯  接上电源后常亮。

3、针式打印机DIP开关设置

打印机底部有小塑料盖，揭开以后可以看到电路板上有DIP开关。通过DIP开关的设定可能改变打印机的设置。

注意： 

确信打印机处于关机状态，并且已将电源插座拔离电源，再设置DIP开关。

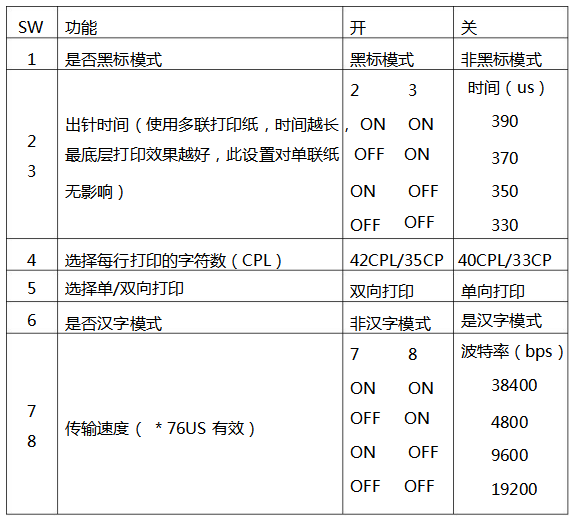

打印机各DIP开关设置功能如下：

二、76mm针式票据打印机自检测

自检测可以检测打印机是否工作正常，如果能够正确地打印出自检清单样， 则说明除和主机的连接接口以外，打印机一切正常，否则需要检修。自检测将顺序打印出软件版本号、接口形式、DIP开关设置说明及英文字符 和部分中文字符。

自检测的操作方法是：在打印机连接好以后，先按住进纸按键然后打开打印机电源，首先打印机复位检测，待复位完毕后小于5秒松开进纸（FEED)按键， 这时打印机将进行自检测打印出自检清单样。

自检测结束，打印机打印出以下内容：

Selftest

*****

Completed
