容大76mm票据打印机接口介绍

一、76mm票据打印机的串行接口

76mm系列票据打印机的串行接口采用 RS-232 标准，通讯波特率为 4800bps、9600bps、19200bps 或 38400bps 可选(可通过 DIP 开关调整)，8 位数据位，无奇偶校验，1 位停止位，支持 RTS/CTS 及 XON/XOFF 握手协议。

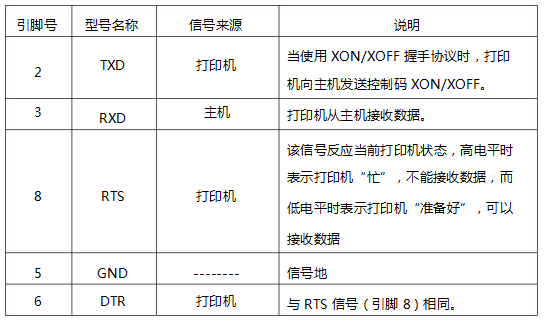

打印机串行接口各引脚功能定义如下:

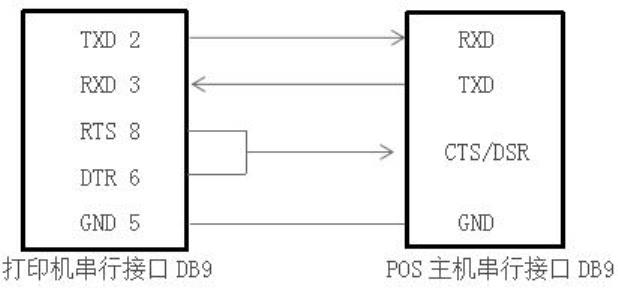

打印机串行接口与POS 主机串行接口连接示意图：

二、打印机的并行接口

76mm 系列打印机的并行接口插座为 25PIN Parallel 插座，8 位并行传输，支持BUSY/nAck 握手协议。

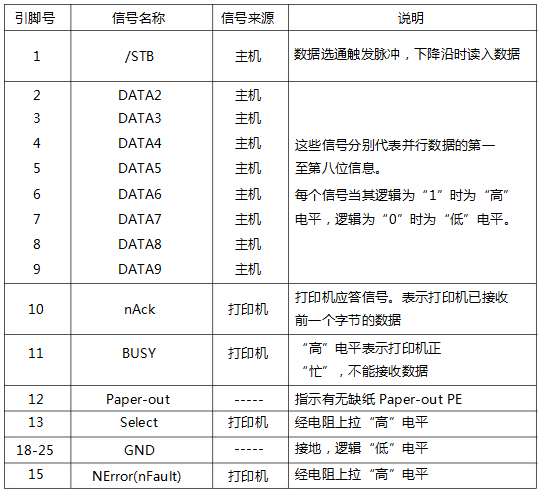

打印机并行接口插座各引脚功能定义如下：

三、打印机的以太网接口

76mm 系列打印机的以太网接口插座为标准 RJ45-8P，支持 10M/100M 网络，且传输速度自适应。

四、打印机的钱箱接口

打印机的钱箱口采用RJ-11 标准，6 线插座，输出 DC 24V/1A 电源信号驱动钱箱动作。将钱箱的RJ-11 水晶头插入钱箱接口即可通过打印机开钱箱。

打印机的钱箱接口各引脚功能定义如下:
